Comment fonctionne un système de manipulation de wafers ?

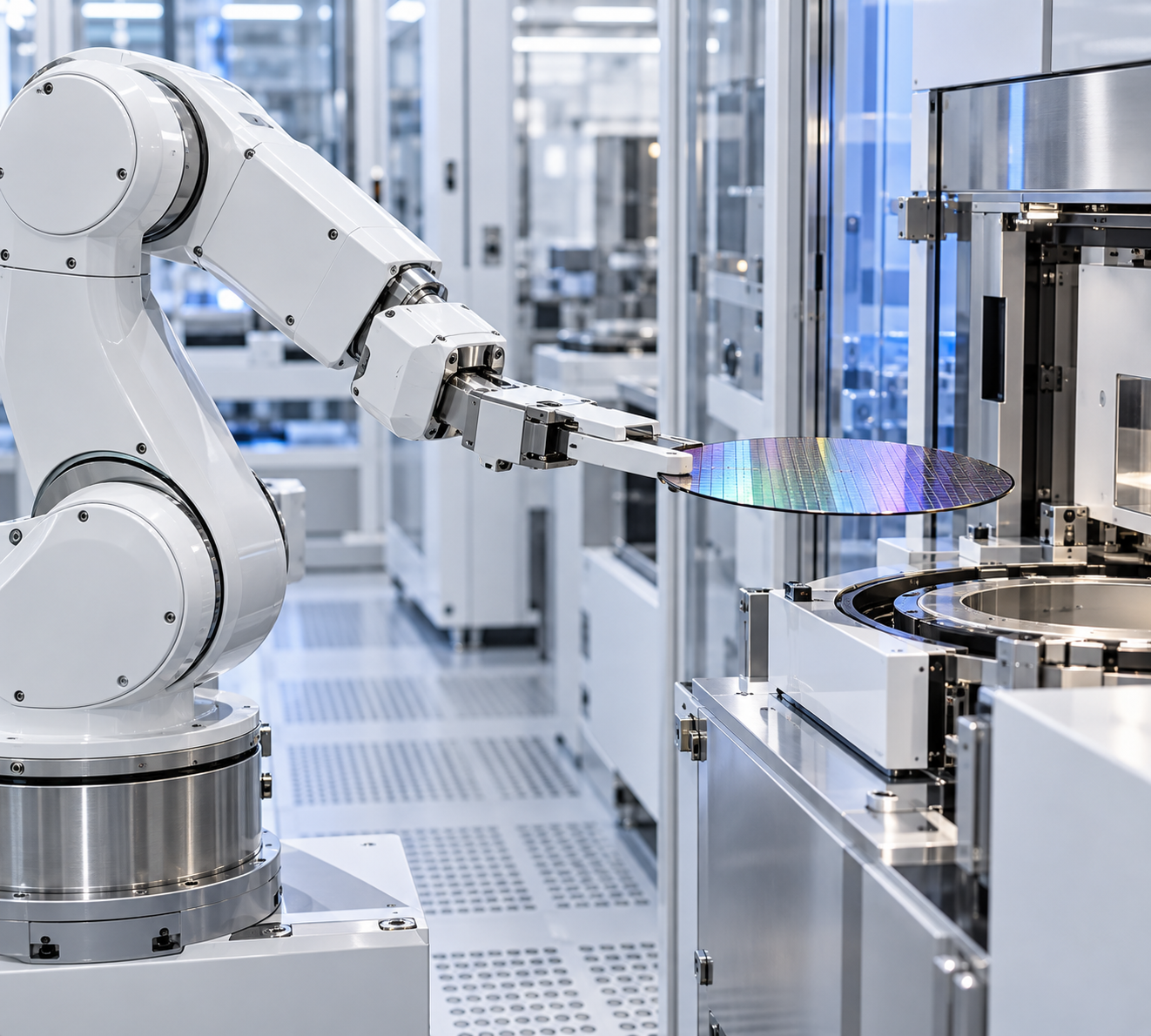

Dans une fabrique de semi‑conducteurs, le déplacement des wafers entre les différentes étapes de traitement (déposition, gravure, lithographie, inspection, etc.) doit être réalisé avec une précision extrême et sans aucune contamination. Le robot de manipulation de wafers d'ECM Robotics incarne cette exigence : il combine une mécanique rigoureuse, des capteurs sophistiqués et une logique de commande en temps réel pour garantir que chaque wafer arrive à destination exactement comme prévu. Voici, sans entrer dans des données chiffrées, les grandes lignes du fonctionnement d'un tel système.

Mécanique et préhension

Système de préhension à 6 axes

Le coeur du système est un bras robotisé à six axes. Chaque articulation est motorisée et permet une liberté de mouvement suffisante pour atteindre n'importe quel point de la zone de travail, tout en conservant la rigidité nécessaire pour une bonne stabilité. Cette configuration permet de :

- Approcher le wafer depuis un porte-wafers ou une station de chargement

- Le soulever sans exercer de contrainte mécanique excessive

- Le déplacer le long d'une trajectoire

- Le déposer avec une orientation précise

Système de préhension à vide

La prise en charge du wafer s'effectue généralement à l'aide d'une ventouse en silicone spécialement formulée pour les environnements de salle blanche. Un capteur de pression intégré mesure en continu la force d'aspiration, assurant que le wafer reste solidement accroché pendant le transport mais sans appliquer une charge qui pourrait provoquer des fissures ou des déformations.

Module d'échange rapide d'outils (FIF)

Dans les lignes où plusieurs types d'opérations sont requis (chargement de pièces, inspection optique, transfert vers des zones de stockage), le robot est équipé d'un système de changement d'outils automatisé. Le mécanisme libère l'outil actuel et insère le suivant en quelques secondes, permettant ainsi de reconfigurer rapidement la chaîne sans interrompre le flux de production.

Chaîne de commande et contrôle en temps réel

Contrôle en temps réel

Un contrôleur industriel exécutant un système d'exploitation temps réel gère les trajectoires du bras. Il calcule, à chaque instant, les consignes de mouvement pour chaque joint, en tenant compte des limites de vitesse et d'accélération du système. Cette boucle de contrôle rapide garantit que le robot suit la trajectoire souhaitée avec une grande fidélité.

Vision et reconnaissance du wafer

Une caméra haute résolution montée sur le bout du bras acquiert une image du wafer dès son acquisition. Un algorithme de traitement d'image détecte :

- la présence du wafer

- son orientation

- contrôle les défauts éventuels de bordure ou contaminations

Rétroaction de force et sécurité

Des capteurs de force, placés au niveau du gripper, mesurent les variations de charge pendant le déplacement. Si une perte de contact ou une surcharge est détectée, le logiciel interrompt immédiatement le mouvement et déclenche une séquence de sécurisation (re‑aspiration ou relâchement contrôlé). Cette protection évite les chocs ou les chutes qui pourraient endommager le wafer.

Intégration en chaîne de production

Communication avec les équipements de traitement

Le robot échange des messages structurés avec les fours, les stations d'inspection ou les systèmes de dépôt via des protocoles standardisés (par exemple OPC‑UA). Chaque commande indique l'identifiant du wafer, le processus à appliquer et les coordonnées exactes de dépôt.

Le robot confirme la prise en charge, réalise le déplacement. Cette boucle de communication assure une traçabilité complète du wafer tout au long du flux de production.

Respect des exigences en salle blanche

Chez ECM Robotics, nous intégrons nos systèmes aussi bien dans des environnement de type salle blanche. Tous les matériaux du robot sont certifiés à faible émission de composés organiques volatifs afin de ne pas compromettre la pureté de l'environnement. Le système de ventilation interne maintient la température du bras stable, limitant ainsi le risque de condensation ou de génération de particules.

Maintenance prédictive

Les paramètres clés sont enregistrés en continu. Des algorithmes d'analyse de tendance détectent les dérives avant qu'une défaillance ne survienne, générant automatiquement une alerte de maintenance.

Le robot de manipulation de wafers repose sur une combinaison de mécanique de précision, capteurs de vision et d'une logique de commande en temps réel. Il assure la prise en charge, le transport et positionnement des wafers avec une reproductibilité suffisante pour les exigences des processus de fabrication de semiconducteurs.
