Quelles sont les applications industrielles des capteurs de proximité ?

Les capteurs de proximité sont indispensables à l'automatisation industrielle car ce sont des dispositifs de détection sans contact qui rationalisent les processus et augmentent l'efficacité. Ces capteurs sont conçus pour déterminer si des objets sont présents ou absents dans une zone prédéfinie sans nécessiter de contact physique direct. Cette fonctionnalité sans contact réduit l'usure, prolonge la durée de vie opérationnelle et facilite des réactions rapides et précises, essentielles pour les processus d'assemblage et de fabrication à grande vitesse.

L'utilisation de capteurs de proximité dans les environnements industriels augmente la productivité, renforce les procédures de sécurité et réduit les temps d'arrêt coûteux. Ces capteurs permettent aux systèmes automatisés de prendre des décisions éclairées en détectant avec précision les objets à proximité immédiate. Cela permet aux systèmes d'effectuer diverses actions, telles que le comptage précis de produits sur des convoyeurs ou la protection des personnes dans des zones dangereuses. La capacité de perception sans contact direct conduit à une productivité accrue, à une réduction de l'intervention humaine et à la création d'un environnement de travail plus sûr.

Il existe une grande variété de technologies de capteurs de proximité, chacune méticuleusement conçue pour répondre à des applications industrielles spécifiques. Les capteurs inductifs sont aptes à détecter des cibles métalliques, tandis que les capteurs capacitifs offrent des capacités étendues en détectant à la fois des objets métalliques et non métalliques. Les capteurs magnétiques fournissent des solutions robustes pour la détection de matériaux ferreux, les capteurs photoélectriques excellent en vitesse et en précision, et les capteurs à ultrasons font preuve de polyvalence en détectant un large éventail de matériaux, quelles que soient leurs propriétés optiques. Une compréhension approfondie des forces distinctes de chaque type de capteur permet aux ingénieurs de prendre des décisions éclairées, en sélectionnant l'outil optimal pour une tâche donnée et en optimisant les systèmes d'automatisation pour atteindre une excellence opérationnelle inégalée.

Comprendre les capteurs de proximité

Capteurs de proximité inductifs

Fonctionnant sur l'induction électromagnétique, ces capteurs génèrent un champ magnétique oscillant. Des courants de Foucault sont induits lorsqu'une cible métallique pénètre dans ce champ, entraînant une absorption d'énergie et un changement détectable dans l'oscillateur interne du capteur. Cette technologie robuste est idéale pour les applications à grande vitesse telles que la détection d'objets métalliques, le comptage et la détection de position dans les systèmes de fabrication et de convoyage. Bien que réputés pour leur rapidité et leur résistance aux environnements industriels difficiles, les capteurs inductifs se limitent à la détection de cibles métalliques.

Capteurs de proximité capacitifs

Lorsqu'une cible entre dans le champ de détection de ces capteurs, des variations de capacité sont détectées. La cible, qu'elle soit métallique ou non métallique, modifie la constante diélectrique de la zone de détection, déclenchant la sortie du capteur. Les capteurs capacitifs excellent dans des applications telles que la détection de niveau dans les liquides et les matériaux granulaires, la détection de présence/absence de divers matériaux et le comptage d'objets. Bien que polyvalents dans la détection de matériaux, ces capteurs sont sensibles aux variations de température et d'humidité, nécessitant une prise en compte attentive de l'environnement.

Capteurs de proximité magnétiques (Effet Hall)

Exploitant l'effet Hall, ces capteurs détectent la présence de champs magnétiques. Lorsqu'un objet magnétique pénètre dans le champ du capteur, il modifie le flux d'électrons dans un matériau semi-conducteur, ce qui entraîne une variation de tension mesurable. Les capteurs à effet Hall sont largement utilisés pour détecter des cibles ferromagnétiques telles que des cylindres et des pistons, ainsi que pour la détection de vitesse et de direction en raison de leur immunité à la poussière et à la saleté. Cependant, leur application est limitée aux matériaux magnétiques.

Capteurs de proximité photoélectriques

Cette technologie optique utilise un émetteur et un récepteur de lumière. La sortie du capteur est activée lorsqu'un objet bloque le faisceau lumineux, ce que le récepteur détecte comme un changement d'intensité lumineuse. Les capteurs photoélectriques sont privilégiés pour leur longue portée de détection, leur temps de réponse rapide et leurs capacités précises de détection, de tri et de positionnement d'objets. Les applications courantes incluent le contrôle de bandes transporteuses, les lignes d'emballage et la détection de présence. Cependant, la lumière ambiante et la réflectivité de la cible peuvent influencer leurs performances.

Capteurs de proximité à ultrasons

Ces capteurs mesurent le temps de vol de l'écho réfléchi à l'aide d'ondes sonores à haute fréquence pour déterminer la distance d'un objet. Cette technologie adaptable permet de détecter une grande variété de matériaux, y compris des cibles translucides et non métalliques, ce qui la rend appropriée pour une utilisation dans des conditions difficiles pour la détection de présence, la mesure de distance et la mesure de niveau. Cependant, l'atténuation des ondes sonores limite la portée de détection des capteurs à ultrasons et les rend plus lents à réagir que leurs équivalents optiques.

Caractéristiques et considérations clés

Lors de la sélection d'un capteur de proximité, les ingénieurs doivent prendre en compte plusieurs facteurs. La portée de détection détermine la distance maximale à laquelle le capteur peut détecter une cible de manière fiable, tandis que le temps de réponse est crucial pour les applications nécessitant des réactions rapides. La compatibilité des matériaux cibles est essentielle, car différentes technologies de capteurs excellent dans la détection de matériaux spécifiques. Les variables environnementales telles que la température, l'humidité et la poussière peuvent avoir un impact significatif sur les performances du capteur. Enfin, le type de sortie de commutation (PNP ou NPN) doit être choisi en fonction de la compatibilité avec le système de contrôle.

En comprenant les caractéristiques et les considérations uniques de chaque type de capteur de proximité, les ingénieurs peuvent prendre des décisions éclairées pour optimiser les processus d'automatisation et assurer un fonctionnement fiable et efficace dans diverses applications industrielles.

Fabrication et assemblage

• Détection et comptage d'objets: Les capteurs inductifs et photoélectriques surveillent les bandes transporteuses, assurant un suivi précis des produits et une vérification précise du comptage pour la gestion des stocks.
• Positionnement des bras robotisés et des machines-outils: Les capteurs inductifs permettent aux bras robotisés de localiser avec précision les pièces à assembler, tandis que les capteurs magnétiques facilitent le positionnement précis des composants des machines-outils.
• Systèmes de sécurité: Les barrières immatérielles photoélectriques créent des zones de sécurité, détectant les intrusions et déclenchant des mécanismes d'arrêt d'urgence pour prévenir les accidents.
• Contrôle qualité: Les capteurs capacitifs vérifient la présence de composants dans les produits assemblés, garantissant le respect des normes de qualité.

Emballage

• Comptage de bouteilles et de conteneurs: Les capteurs photoélectriques garantissent un comptage correct des produits lors de l'emballage, évitant les sur-remplissages ou les sous-remplissages.
• Détection de niveau dans les machines de remplissage: Les capteurs capacitifs détectent avec précision les niveaux de liquide dans les machines de remplissage, minimisant les déversements et assurant un volume de produit constant.
• Vérification de la présence d'étiquettes: Les capteurs photoélectriques vérifient la présence et le placement correct des étiquettes sur les produits, évitant les erreurs d'étiquetage.

Manutention des matériaux

• Détection et positionnement des palettes: Les capteurs inductifs détectent la présence et la position des palettes, facilitant le chargement et le déchargement précis par des systèmes automatisés.
• Détection de bourrage dans les systèmes de convoyage: Les capteurs photoélectriques identifient les blocages dans les systèmes de convoyage, déclenchant des alarmes et prévenant les dommages aux produits ou aux équipements.
• Contrôle automatique des portes et des portails: Les capteurs inductifs activent les mécanismes automatiques de portes et de portails, améliorant la circulation et la sécurité dans les installations industrielles.

Agroalimentaire

• Détection de la présence de bouchons de bouteilles: Les capteurs inductifs vérifient la présence de bouchons de bouteilles, garantissant la sécurité et l'intégrité du produit.
• Surveillance du niveau dans les réservoirs et les conteneurs: Les capteurs à ultrasons surveillent en permanence les niveaux de liquide dans les réservoirs et les conteneurs, optimisant la gestion des stocks et empêchant les sur-remplissages ou les sous-remplissages.
• Détection de proximité pour les zones de lavage hygiéniques: Des capteurs inductifs en acier inoxydable, résistants aux agents de nettoyage agressifs, sont utilisés dans les zones de lavage pour une détection d'objets fiable et le respect des normes d'hygiène.

Pharmaceutique

• Comptage et tri des comprimés: Les capteurs photoélectriques comptent et trient avec précision les comprimés, garantissant un dosage précis et empêchant la contamination.
• Contrôle du niveau de remplissage des flacons: Les capteurs capacitifs assurent des niveaux de remplissage précis des liquides pharmaceutiques, maintenant la qualité et l'efficacité du produit.
• Détection de présence dans les salles blanches: Les capteurs inductifs surveillent la présence de personnel et d'équipements dans les salles blanches, garantissant le respect des protocoles d'hygiène stricts.

Automobile

• Systèmes anticollision: Les capteurs à ultrasons mesurent les distances aux obstacles, permettant le freinage automatique et les systèmes d'évitement des collisions.
• Aide au stationnement: Les capteurs à ultrasons aident aux manœuvres de stationnement en détectant la proximité d'obstacles et en fournissant un retour de distance aux conducteurs.
• Détection de ceinture de sécurité: Les capteurs inductifs détectent la présence des occupants et activent les rappels de ceinture de sécurité pour une sécurité accrue.

Autres industries

• Production de papier et de pâte à papier: Les capteurs inductifs surveillent les diamètres des rouleaux de papier et détectent les ruptures de bande.
• Travail du bois: Les capteurs inductifs détectent la présence de bois sur les systèmes de convoyage et optimisent les processus de coupe.
• Fabrication textile: Les capteurs capacitifs détectent les ruptures de fils et surveillent la tension du tissu.
• Exploitation minière: Les capteurs à ultrasons surveillent les niveaux de matériaux dans les trémies et détectent les obstructions de la bande transporteuse.

Les capteurs de proximité sont des instruments très polyvalents et adaptables utilisés dans de nombreuses industries. Grâce à leur robustesse, leurs nombreuses capacités et leur nature sans contact, ils peuvent être utilisés pour une détection, un contrôle et une automatisation précis, ce qui se traduit par une augmentation de la productivité, de la sécurité et de l'efficacité.

Choisir le bon capteur de proximité: une approche stratégique

Le choix du meilleur capteur de proximité implique de prendre en compte un certain nombre de facteurs importants pour garantir des performances optimales et la compatibilité avec l'application:

• Matériau cible: La composition de l'objet à détecter est primordiale. Les capteurs inductifs excellent avec les cibles métalliques, les capteurs capacitifs gèrent une gamme plus large de matériaux, les capteurs magnétiques sont spécifiques aux objets ferromagnétiques, tandis que les capteurs photoélectriques et à ultrasons offrent une polyvalence pour divers matériaux.
• Portée de détection: Déterminez la distance de détection requise. Les capteurs photoélectriques et à ultrasons offrent généralement des portées plus longues, tandis que les capteurs inductifs, capacitifs et magnétiques conviennent mieux aux distances plus courtes.
• Conditions environnementales: Les environnements industriels difficiles nécessitent des capteurs robustes avec des indices de protection (IP) élevés. Tenez compte des interférences lumineuses ambiantes pour les capteurs photoélectriques et de l'atténuation du signal pour les capteurs à ultrasons.
• Vitesse de commutation: Privilégiez des temps de réponse rapides pour les applications à grande vitesse comme les systèmes de convoyage. Les capteurs inductifs et photoélectriques offrent généralement des vitesses de commutation plus rapides que les capteurs à ultrasons.
• Contraintes de montage: Choisissez des formes et des tailles de capteurs adaptées à votre espace et à vos exigences d'alignement. Les capteurs cylindriques sont peu encombrants, tandis que les capteurs rectangulaires peuvent offrir un alignement plus facile.
• Coût: Équilibrez les performances et le budget. Les capteurs inductifs sont plus rentables, tandis que les capteurs photoélectriques et à ultrasons peuvent être plus chers en raison de leurs fonctionnalités avancées.

Les capteurs de proximité sont essentiels dans l'automatisation industrielle moderne, améliorant l'efficacité, la sécurité et la productivité. Leurs capacités de détection sans contact, couvrant diverses technologies telles que les capteurs inductifs, capacitifs, magnétiques, photoélectriques et à ultrasons, répondent à diverses applications dans la fabrication, l'emballage, l'automobile et d'autres industries.

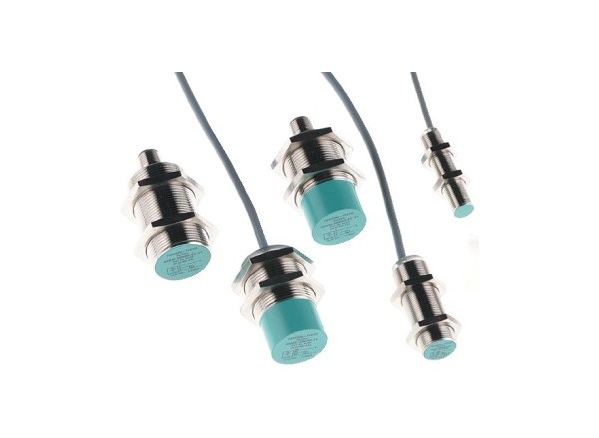

La série NBB de capteurs cylindriques de Pepperl+Fuchs illustre l'engagement de l'industrie en matière d'innovation. Ces capteurs robustes, conçus pour les environnements difficiles, offrent une détection fiable des objets métalliques avec une vitesse et une précision élevées, soulignant leur adaptabilité à diverses tâches industrielles.

En conclusion, les capteurs de proximité sont essentiels au présent et à l'avenir de l'automatisation industrielle. Leur capacité à fournir une détection fiable et sans contact dans diverses applications en fait des outils indispensables pour améliorer la sécurité, l'efficacité et la productivité dans divers secteurs.
